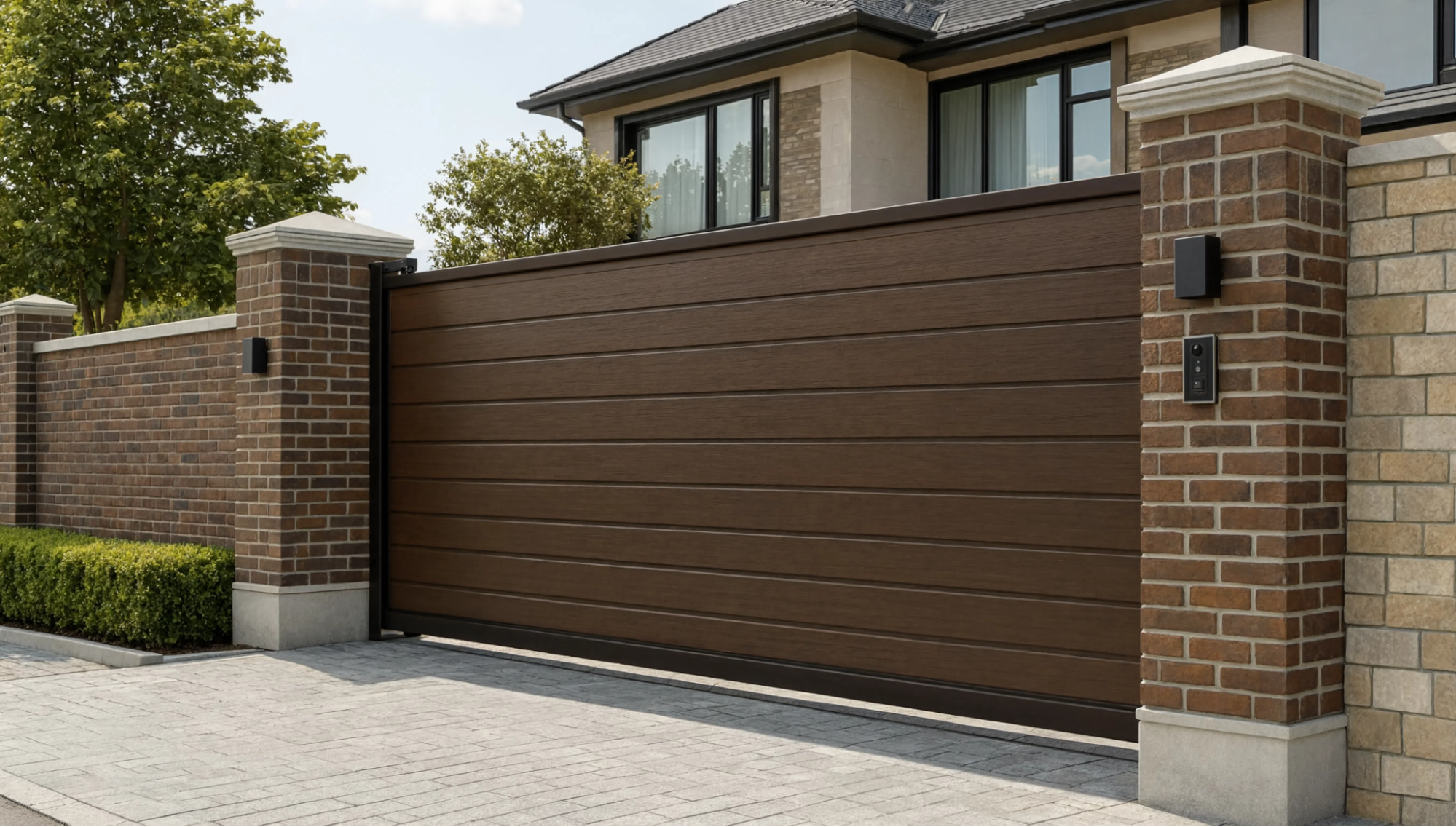

Какие откатные ворота выбрать?

Въездная группа - обязательный элемент ограждения частного дома, дачи или промышленного объекта. Все больше владельцев участков отказываются от классических распашных створок в пользу откатных систем. Главная причина - экономия места: полотно сдвигается вдоль забора и не требует свободной зоны перед проемом. Это особенно актуально для узких дворов, участков с крутым подъездом и регионов с обильными снегопадами.

Конструктивно откатные ворота представляют собой раму с заполнением, которая перемещается по направляющей на роликовых опорах. Створка не распахивается, а скользит параллельно ограждению, полностью освобождая проезд. Такое решение снижает риск задеть автомобиль открытой створкой и не создает препятствий для маневра перед въездом.

Однако выбор откатных ворот не ограничивается покупкой готового полотна. Нужно подобрать тип конструкции, материал рамы и заполнения, автоматику, а также правильно подготовить фундамент. В этой статье разберем ключевые критерии выбора, чтобы вы могли принять обоснованное решение и не переплачивать за ненужные опции.

Особенности и принцип работы откатных конструкций

Основная идея механизма проста: полотно не распахивается, а скользит вбок по направляющей. Это избавляет владельца от главной проблемы распашных систем - петель, которые со временем провисают под тяжестью металла и требуют постоянной регулировки. В откатных воротах нагрузку на себя берут роликовые опоры и несущая балка (или нижний рельс), по которым перемещается жесткий каркас.

Такая кинематика дает сразу несколько практических плюсов. Во-первых, закрытая створка жестко фиксируется верхними и нижними уловителями на опорных столбах. Это сводит парусность к минимуму: сильный ветер не сможет резко распахнуть полотно, деформировать профиль или повредить припаркованную рядом машину.

Во-вторых, механизм позволяет перекрывать очень широкие проемы. Если распашные створки шириной более четырех метров начинают провисать и требуют массивных петель, то в таких случаях рекомендуем ставить встречные откатные конструкции, которые справятся с проездами шириной до 9 метров. Именно поэтому такие системы стали стандартом не только для частных коттеджей, но и для промышленных предприятий, складов и логистических центров, где регулярно проезжает крупногабаритный транспорт.

Наконец, сама траектория движения решает вопрос со снегом. В консольных моделях полотно висит над землей и не требует расчистки площадки перед въездом. Достаточно один раз в начале сезона убрать сугробы вдоль самого забора, куда откатывается створка, - и ворота будут исправно работать даже после обильных снегопадов.

Основные типы откатных ворот

Выбор типа конструкции напрямую зависит от ширины проезда, климата в регионе и наличия свободного места вдоль ограждения. На рынке представлено три базовые модификации, каждая со своими плюсами и техническими ограничениями.

• Консольные откатные ворота

Самый востребованный вариант для частных домов и коттеджей. Несущая балка приваривается к нижней части рамы и опирается на две роликовые тележки, установленные на фундаменте за пределами проема.

Главное преимущество механизма - полотно не касается земли. Это значит, что зимой не придется долбить лед или расчищать снег под створкой перед каждым выездом. Ворота просто висят над асфальтом и не создают препятствий для движения.

Основной минус - необходимость противовеса. Чтобы удержать тяжелую створку в подвешенном состоянии и не допустить ее провисания, к задней части рамы добавляют "хвост". Его длина составляет 40-50% от ширины самого проема. Например, если ширина проезда 4 метра, для полного отката потребуется около 6 метров глухого забора.

Это единственный тип ворот, которые устанавливает наша компания.

• Рельсовые откатные ворота

В этой системе ролики движутся по металлическому рельсу, уложенному вровень с дорожным покрытием. Вся масса конструкции приходится на нижний опорный узел.

Плюсы очевидны: здесь нет противовеса, поэтому створка откатывается ровно на ширину проема, экономя место вдоль забора. Сама конструкция способна выдерживать огромный вес, что делает ее стандартом для ангаров, складов и промышленных баз с широкими проездами для фур.

Минусы связаны с климатом. Нижний рельс постоянно забивается листвой, песком и уличной грязью. Зимой в профиль попадает талая вода, которая при ночных заморозках превращается в лед и намертво блокирует движение. Владельцу придется регулярно чистить направляющую, чтобы ворота не вышли из строя.

• Подвесные откатные ворота

Механизм работает по принципу раздвижных дверей шкафа-купе: массивная балка крепится сверху над проемом, а само полотно подвешивается к ней на роликовых каретках.

Такие системы отличаются высокой антивандальной прочностью и устойчивостью к ветровым нагрузкам, поэтому часто встречаются на режимных объектах и старых заводах. Однако в современном частном секторе они почти не применяются из-за верхнего ограничения. Высота несущей балки задает жесткий лимит: легковой автомобиль проедет свободно, а высокий внедорожник с багажником на крыше, микроавтобус или грузовик попросту не пройдут в проем.

• Одностворчатые и двустворчатые конструкции

Стандартная и самая надежная схема - одно цельное полотно, откатывающееся в одну сторону. Оно легко монтируется и автоматизируется одним стандартным электроприводом.

Если вдоль забора физически нет места для длинной створки с противовесом, используют двустворчатые системы. Полотно делится на две независимые части, которые при открытии наезжают друг на друга и синхронно расходятся в противоположные стороны. Это почти вдвое сокращает требования к свободному пространству вдоль ограждения. Обратная сторона медали - усложненная механика, необходимость синхронизации движения и покупка специализированной автоматики, что заметно повышает итоговый бюджет проекта.

Конструктивные элементы и материалы каркаса

Рама ворот принимает на себя вес обшивки, сопротивление ветра и динамические удары при остановке. От того, какой металл и фурнитура использованы при изготовлении, зависит, проработает ли система 20 лет или начнет перекашиваться уже после первой зимы.

Из какого профиля делают раму

В производстве применяют два основных материала: стальную профильную трубу и специализированный алюминиевый профиль.

Стальная профильная труба - классическое и самое доступное решение. Для легких створок обычно берут сечение 60х30 или 60х40 мм, для тяжелых промышленных ворот - 60х60 мм и выше. Такой каркас легко сварить самостоятельно или заказать в любой мастерской. Главный враг черного металла - коррозия. Чтобы рама не пошла ржавыми потеками через год, сварные швы нужно тщательно зачищать, а внутренние полости трубы обязательно обрабатывать антикоррозийным составом еще до покраски, иначе конденсат разрушит ее изнутри.

Алюминиевые профили используют в заводских комплектах премиум-сегмента. Алюминий не ржавеет, а скрытые пазы позволяют монтировать заполнение без видимых саморезов и сварных швов. За счет внутренних ребер жесткости такая рама получается легкой, но не уступает стали в прочности. Снижение веса створки напрямую продлевает жизнь роликам и автоматике. Минус один - цена алюминиевого комплекта заметно выше стального аналога.

Выбор материала диктуется типом заполнения. Если планируется тяжелая ковка, толстая доска или кирпичная кладка в нижней части, потребуется мощный стальной каркас. Для профлиста, сэндвич-панелей или евроштакетника отлично подойдет легкий и эстетичный алюминий.

Несущая балка и роликовые опоры

Сердце консольной системы - направляющая балка (шина). Это профилированная стальная труба сложного сечения, которая приваривается к нижнему краю рамы. Внутри нее перемещаются роликовые каретки. От точности геометрии этой балки зависит плавность хода: если металл кривой, створка будет дергаться, греметь и быстро разобьет подшипники.

Сами опорные ролики несут на себе весь вес конструкции. Колеса изготавливают из стали или прочного полимера. Сталь долговечнее и выдерживает огромные нагрузки, но работает шумно. Полимерные ролики скользят практически бесшумно, однако под тяжелой створкой стираются быстрее. Экономить на каретках нельзя: если дешевый подшипник заклинит, электропривод просто сгорит, пытаясь протолкнуть застрявшие ворота.

Улавливатели и ограничители

Многие ошибочно считают, что створка всегда висит на роликовых тележках. На самом деле, в закрытом положении вес ворот должны принимать на себя улавливатели, разгружая ходовую часть.

Нижний улавливатель поддерживает полотно снизу, не давая ему провисать и снимая статическую нагрузку с кареток. Верхний улавливатель фиксирует створку от бокового люфта, чтобы она не дребезжала при порывах ветра. Концевой ролик, установленный на торце направляющей, накатывается на нижний уловитель, обеспечивая мягкий довод и закрытие без удара.

Нельзя забывать и про заглушки. Эти пластиковые детали ставятся на торцы направляющей балки. Без них внутрь профиля задувает снег и грязь, которые зимой превращаются в ледяную пробку и блокируют движение кареток. А ограничители боковых качений (поддерживающие ролики сверху) удерживают высокие ворота от раскачивания, сохраняя геометрию всего забора.

Почему лучше отказаться от встроенной калитки

Многие заказчики просят врезать распашную калитку прямо в полотно откатных ворот. На первый взгляд это удобно: не нужно сдвигать тяжелую створку, чтобы просто выйти пешком или выпустить собаку. Но на практике такое решение создает больше проблем, чем пользы.

Врезка калитки разрушает целостность силового каркаса. Появляется слабое звено, которое со временем начинает провисать и перекашиваться. Кроме того, неизбежно возникает порог - нижняя перемычка, об которую постоянно спотыкаются, и через которую невозможно проехать на велосипеде, самокате или прокатить детскую коляску. Лишние петли и замки увеличивают вес створки, заставляя автоматику работать на износ.

Оптимальное решение - установить отдельную распашную калитку на собственном опорном столбе рядом с въездной группой. Это сохранит жесткость откатного полотна и обеспечит комфортный проход без необходимости каждый раз активировать мощный электропривод.

Варианты заполнения полотна ворот

Заполнение створки - это не только вопрос дизайна. От выбранного материала напрямую зависит вес конструкции, ее парусность и, как следствие, стоимость фурнитуры и электропривода. Сплошные материалы ловят ветер как парус, а разреженные свободно пропускают его сквозь себя. Разберем самые ходовые варианты на рынке.

• Профлист (профнастил)

Самый популярный и бюджетный вариант. Легкий, быстро монтируется, доступен во всех цветах палитры RAL. Но у тонкого металла есть минус: на широких проемах он "играет" и гремит на ветру. Чтобы полотно не пошло волнами, а саморезы не вырывало из профиля, каркас обязательно усиливают импостами.

• Сэндвич-панель

Идеальное решение, если нужно создать единый архитектурный ансамбль с секционными гаражными воротами. Панель состоит из двух стальных листов с пенополиуретановым наполнителем внутри. Она толще и жестче профлиста, отлично гасит шум и не деформируется. Главный плюс - премиальный внешний вид и возможность нанесения текстуры под дерево. Минус - высокая цена и больший вес, что требует более мощной автоматики.

• Евроштакетник

Металлические планки, которые крепятся к каркасу с определенным шагом. Отличный выбор для участков с сильными ветрами: воздух свободно проходит между планками, и парусность створки сводится к нулю. Визуально материал имитирует классический деревянный забор, но не гниет и не требует ежегодной покраски. Если нужна полная приватность от соседей и прохожих, штакетник монтируют в шахматном порядке с двух сторон каркаса.

• Алюминиевый профиль и роллетные системы

Экструдированные алюминиевые планки не боятся коррозии, сколов и царапин благодаря прочному полимерному покрытию. Они выглядят строго и современно, часто используются в коммерческой недвижимости и дорогих коттеджных поселках. Роллетный профиль делает полотно легким, но при этом взломоустойчивым. Единственный существенный недостаток - цена, которая заметно выше стальных аналогов.

• Жалюзи и поликарбонат

Ворота-жалюзи состоят из горизонтальных ламелей, установленных под углом. Со двора они полностью прозрачны и пропускают свет, а с улицы территория не просматривается. Сотовый поликарбонат используют реже - обычно в дизайнерских комбинациях, чтобы облегчить конструкцию и добавить светопропускания, хотя по вандалоустойчивости он сильно уступает металлу.

• Дерево и ковка

Варианты для эксклюзивных проектов. Кованые элементы или массивная дубовая доска смотрятся дорого и статусно. Но нужно помнить о физике: такая створка будет очень тяжелой. Это автоматически требует покупки усиленной фурнитуры (опорных роликов и толстостенной направляющей балки) и промышленного электропривода с большим запасом мощности. Плюс дерево придется регулярно обрабатывать пропитками от влаги и ультрафиолета.

Обслуживание откатных ворот в процессе эксплуатации

Продавцы часто обещают, что откатные ворота - это система из разряда "поставил и забыл". Это маркетинговый миф. Любая механика, работающая на улице под дождем, снегом и пылью, требует внимания. Игнорирование базового ухода быстро превращает надежную конструкцию в источник постоянных проблем и дорогого ремонта.

Зимние проблемы и их решение

Главный враг автоматики зимой - лед и снег.

• Снег на пути. Перед выездом убедитесь, что зона отката чистая. Если створка наедет на плотный сугроб, автоматика может не распознать препятствие, и двигатель просто сгорит от перегрузки, либо слизнутся зубья на рейке.
• Лед в балке. Внутрь направляющей часто попадает влага, которая ночью замерзает. Утром ворота встают колом. Ни в коем случае не долбите лед ломом или молотком - вы помнете металл, и ролики больше не смогут нормально катиться. Используйте пластиковый скребок, теплую воду или обычный размораживатель замков.
• Грязь на датчиках. Фотоэлементы быстро забрызгивает грязью из-под колес или залепляет мокрым снегом. Ворота будут упорно открываться обратно, "думая", что в проеме человек или машина. Просто протирайте линзы тряпкой.

Чем и как смазывать

Ошибка, которую совершают почти все новички - использование густых смазок вроде солидола или литола. На морозе они превращаются в пластилин, ролики начинают тормозить, а мотор работает на износ. WD-40 тоже не подходит: это растворитель, он вымывает заводскую смазку и притягивает пыль, образуя грязевую корку.

• Ролики и подшипники. В качественных комплектах они закрытые и необслуживаемые. Если слышен хруст или стук - каретку нужно менять, внешняя смазка тут не поможет.
• Замки и петли калитки. Используйте жидкие силиконовые спреи или специализированные масла, рассчитанные на минусовые температуры.
• Зубчатая рейка. Ее смазывать нельзя! Смазка на зубах смешается с уличной пылью и песком, превратившись в жесткий абразив, который сточит шестерню привода за один сезон.

Контроль крепежа и настроек

От постоянной вибрации и ударов при торможении болты имеют свойство откручиваться. Два раза в год, весной и осенью, берите ключ и проверяйте ключевые узлы:

• Болты зубчатой рейки. Если они ослабнут, рейка сместится, и шестерня мотора пойдет "вразнос", ломая пластик или металл внутри редуктора.
• Улавливатели. Створка должна заходить в них плотно, без люфта, но и без сильного удара о столб.
• Концевые выключатели. Они должны срабатывать и останавливать мотор за пару сантиметров до того, как ворота упрутся в физический ограничитель или уловитель.

Защита от коррозии

Дорожные реагенты и соль, летящие из-под колес проезжающих машин, агрессивно разъедают краску и цинк. Нижнюю кромку ворот, направляющую балку и сам каркас нужно хотя бы пару раз за сезон мыть обычной водой с автомобильным шампунем. Это уберет едкий солевой налет и продлит жизнь полимерному покрытию на годы, спасая металл от ржавых потеков.
